pacp格式文件分析

struct pcap_file_header {
	bpf_u_int32 magic;		// 文件开始标记
	u_short version_major;	// 当前文件主要的版本号
	u_short version_minor;  // 当前文件次要的版本号
	bpf_int32 thiszone;	    // 当地的标准时间 gmt to local correction; this is always 0
	bpf_u_int32 sigfigs;	// 时间戳精度    accuracy of timestamps; this is always 0
	bpf_u_int32 snaplen;	// 最大的存储长度 max length saved portion of each pkt
	bpf_u_int32 linktype;	// 链路类型      data link type (LINKTYPE_*)
};

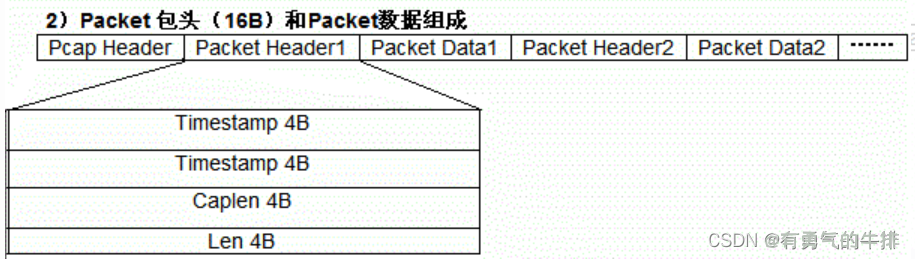

struct pcap_pkthdr {
	struct timeval ts;	// 捕获时间 time stamp
	bpf_u_int32 caplen;	// 数据帧/区的长度 length of portion present
	bpf_u_int32 len;	// 离线数据长度 length of this packet (off wire)
};

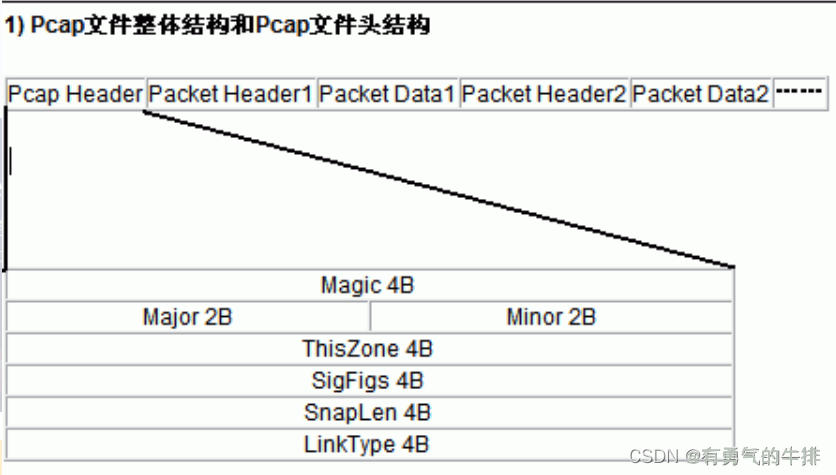

<h2><a id="1__0"></a>1 介绍</h2> <h3><a id="11__2"></a>1.1. 五元组</h3> <p>网络通信过程中会发送大量的请求，每一个请求都需要通过IP数据包进行交互，但是IP数据包的头部信息过于复杂，如果通过IP数据包头进行数据包之间的区分就太复杂了，所以就产生了元组。</p> <p>五元组是元组中的一种，还有四元组、七元组。<strong>通过五元组可以表示所在的数据包属于哪一个会话</strong>。该头正在<strong>数据包查重和流量对比</strong>的时候使用较多。</p> <p><strong>五元组的结构包括</strong>：IP源地址、源端口、目的IP地址、目标端口、4层通信协议。</p> <h3><a id="12_pacp_11"></a>1.2 pacp文件格式</h3> <p><mark>文件头</mark>+数据包头+数据+<strong>数据包头+数据</strong>+数据包头+数据+…</p> <p>数据包格式：</p> <table> <thead> <tr> <th>结构名称</th> <th>字节数</th> <th>作用</th> </tr> </thead> <tbody> <tr> <td>文件头Global Header</td> <td>24</td> <td>整个数据流文件，只会有一个Global Header，它定义了本文本的读取规则、最大存取长度限制等内容</td> </tr> <tr> <td>数据包头 Packet Header</td> <td>16</td> <td>Pachet Header可以有多个，每个Packet Header后面会跟一串Packet Data, Packet Header定义了Packet Data的长度、时间戳等信息</td> </tr> <tr> <td>Packet Data</td> <td></td> <td></td> </tr> </tbody> </table> <h2><a id="2__23"></a>2 结构介绍</h2> <h3><a id="21_Global_Header__25"></a>2.1 Global Header 文件头</h3> <p>这里以<code>nacp库</code>中定义的结构为例<br /> 结构定义如下：</p> <p><img src="https://static.couragesteak.com/article/5d87758ef9180a5dde942eb9287111a2.png" alt="" /></p> <pre><div class="hljs"><code class="lang-c"><span class="hljs-class"><span class="hljs-keyword">struct</span> <span class="hljs-title">pcap_file_header</span> {</span> bpf_u_int32 magic; <span class="hljs-comment">// 文件开始标记</span> u_short version_major; <span class="hljs-comment">// 当前文件主要的版本号</span> u_short version_minor; <span class="hljs-comment">// 当前文件次要的版本号</span> bpf_int32 thiszone; <span class="hljs-comment">// 当地的标准时间 gmt to local correction; this is always 0</span> bpf_u_int32 sigfigs; <span class="hljs-comment">// 时间戳精度 accuracy of timestamps; this is always 0</span> bpf_u_int32 snaplen; <span class="hljs-comment">// 最大的存储长度 max length saved portion of each pkt</span> bpf_u_int32 linktype; <span class="hljs-comment">// 链路类型 data link type (LINKTYPE_*)</span> }; </code></div></pre> <p><strong>1、Magic</strong></p> <p><code>名称</code>：文件开始标记<br /> <code>大小</code>：<code>4Byte</code><br /> <code>描述</code>：用来识别文件自己和字节顺序。<br /> <code>0xa1b2c3d4</code>：用来表示按照原来的顺序读取。<br /> <code>0xd4c3b2a1</code>：表示下面的字节都要交换顺序读取。<br /> 考虑到计算机的内存结构，一般采用<code>0xd4c3b2a1</code>，如下<br /> <code>0xd4c3b2a1</code>：所有字节都需要交换顺序读取</p> <p><strong>2、 Major</strong></p> <p><code>名称</code>：当前文件主要的版本号<br /> <code>大小</code>：2Byte<br /> <code>描述</code>：一般为 <code>0x0200</code> 。【实际上因为需要交换读取顺序，所以计算机应该看到的是 <code>0x0002</code>】</p> <p><strong>3、 Minor</strong></p> <p><code>名称</code>：当前文件次要版本号<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：<br /> 一般为 <code>0x0400</code><br /> 【计算机看到的应该是 <code>0x0004</code>】</p> <p><strong>4、 ThisZone</strong></p> <p><code>名称</code>：当地的标准时间<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：如果用的是 GMT 则全零。一般都直接写 <code>0000 0000</code></p> <p><strong>5、 SigFigs</strong></p> <p><code>名称</code>：时间戳精度<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：设置为 全零 即可。</p> <p><strong>6、 SnapLen</strong></p> <p><code>名称</code>：最大存储长度<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：如果想把整个包抓下来，设置为 <code>ffff 0000</code>，但一般来说 <code>ff7f 0000</code>就足够了。<br /> 【计算机中看到的应该是 <code>0000 ff7f </code>】</p> <p><strong>7、 LinkType</strong></p> <p><code>名称</code>：链路类型<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：</p> <h3><a id="22_Packet_Header__93"></a>2.2 Packet Header 数据包头</h3> <p>这里以<code>nacp库</code>中定义的结构为例<br /> 数据包头有三个属性，每个属性占固定大小，所以可以使用一个结构体表示。</p> <p><img src="https://static.couragesteak.com/article/8e4b087728af4850788dbc058e001011.png" alt="" /></p> <pre><div class="hljs"><code class="lang-c"><span class="hljs-class"><span class="hljs-keyword">struct</span> <span class="hljs-title">pcap_pkthdr</span> {</span> <span class="hljs-class"><span class="hljs-keyword">struct</span> <span class="hljs-title">timeval</span> <span class="hljs-title">ts</span>;</span> <span class="hljs-comment">// 捕获时间 time stamp</span> bpf_u_int32 caplen; <span class="hljs-comment">// 数据帧/区的长度 length of portion present</span> bpf_u_int32 len; <span class="hljs-comment">// 离线数据长度 length of this packet (off wire)</span> }; </code></div></pre> <p><strong>1、Timestamp</strong></p> <p><code>名称</code>：被捕获时间的高位<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：单位 seconds</p> <p><strong>2、Timestamp</strong></p> <p><code>名称</code>：被捕获时间的低位<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：单位 microseconds</p> <p><strong>3、Caplen</strong></p> <p><code>名称</code>：当前数据区的长度，即抓取到数据帧的长度<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：不包括 Packet Header 本身的长度，单位是 Byte，由此可以的找到下一个数据帧的位置。</p> <p><strong>4、Len</strong></p> <p><code>名称</code>：离线数据长度<br /> <code>大小</code>：4Byte<br /> <code>描述</code>：网络中实际数据帧的长度，一般不大于 caplen，多数情况下和 Caplen的数值相等。</p> <h3><a id="23_Packet_Data__132"></a>2.3 Packet Data 数据包数据</h3> <p>参考地址：<br /> https://blog.csdn.net/qq_43481350/article/details/119909121<br /> https://blog.csdn.net/m0_58087444/article/details/123078984<br /> C语言解析pcap文件得到HTTP信息实例https://blog.csdn.net/koudaidai/article/details/7673082</p>
